Quelle puissance et débit pour votre pompe de piscine ?
Il est important de sélectionner la pompe de filtration piscine suivant de nombreuses caractéristiques. Les plus importantes qui seront développées dans ce guide sont la puissance et le débit. En effet, ces deux éléments vous permettront de déterminer quelle pompe choisir en s’assurant qu’elle soit adaptée au volume et aux besoins de votre piscine.
À quoi sert une pompe piscine de filtration ?
Une pompe piscine permet le pompage de l'eau permettant son refoulement vers la filtration. Ce système permet également la circulation de l’eau dans les canalisations pour assurer le bon fonctionnement de tous les appareils ainsi qu’une bonne répartition des produits de traitement. La pompe est équipée d’un moteur électrique monophasé ou triphasé qui est fixé sur le corps de la pompe afin d'en assurer sa rotation.
L’eau de votre piscine est aspirée grâce aux skimmers et la bonde de fond raccordés à la pompe de filtration. L’eau arrive sous vide et est aspirée par la turbine en laiton ou plastique qui est reliée à l’arbre de la pompe. L’arbre est entraîné par le moteur électrique. Finalement, l’eau est poussée sous pression dans le filtre et est refoulée assainie dans votre bassin grâce aux buses de refoulement.
La puissance d’une pompe pour piscine représente une caractéristique essentielle dans le choix de la pompe. Il en va de même pour le débit. Ces deux caractéristiques varient beaucoup d’un modèle à un autre et cela va déterminer l’efficacité de votre système de pompe et de filtration de votre bassin.
Pourquoi calculer la puissance/taille de sa pompe piscine
Le rendement de la pompe pour piscine dépend de la puissance ainsi que du débit. Souvent confondus, ils sont en réalité deux éléments bien distincts. La notion de puissance de la pompe renvoie à la consommation électrique ainsi qu’à la force mécanique de celle-ci, elle se mesure en watt ou en CV. Le débit est la quantité d’eau qui traverse la pompe sur une période déterminée, il se mesure en m³/heure.
Une pompe pour piscine va permettre de remplir trois fonctions principales : la filtration, la désinfection ainsi que la vidange de l’eau de piscine. Sous-dimensionner une pompe ne permettra pas une filtration optimale, votre eau sera considérée comme de mauvaise qualité ce qui peut entraîner des risques sanitaires. Si, au contraire vous choisissez une pompe de piscine trop puissante cela provoquera une surconsommation d’énergie électrique entraînant un surcoût économique ainsi qu’un risque pour la durée de vie de votre système de filtration.
La puissance de votre pompe piscine a une influence sur la durée de vie de votre système ainsi que sur sa consommation en électricité.
Le débit de la pompe piscine
Le débit est donc la quantité d’eau qui est filtrée en un temps donné qui se mesure en m³/heure. En d’autres termes, il s’agit du mètre cube d’eau aspiré et refoulé en une heure de fonctionnement continu. Il se calcule à partir d’une filtration totale du volume d’eau de votre piscine. De manière générale, la pompe doit être en capacité de filtrer toute l’eau de votre bassin en 4 heures.
Afin d’effectuer le calcul de la meilleure façon possible vous devez connaître le volume total de votre piscine. Vous devrez ensuite diviser ce chiffre par 4 qui correspond au temps d’un cycle complet de filtration de cette eau.
Exemple de calcul :
Le volume de votre piscine est de 100m³.
Vous devez ensuite le diviser par 4 : 100/4 = 25 m³/h.
Votre système de filtration va donc filtrer 25 m³/h.
Il est possible que ces données soient modifiées par l’environnement dans lequel se trouve votre piscine. S’il y a une végétation importante autour qui entraîne une forte récolte de feuilles et autres débris par votre système de filtration vous devrez donc appliquer ce que l’on appelle le coefficient de colmatage qui est de 1,20.
D’après l’exemple utilisé, pour votre piscine de 100m³, vous devrez donc calculer ensuite 25x1,20 afin de trouver le débit adapté, qui sera donc ici de 30m³.
À noter que le débit peut varier depuis la sortie de votre pompe jusqu’aux buses de refoulement dû à la perte de charge qui ont lieu dans les canalisations. Nous en parlerons dans la troisième partie de cet article (se référer au sommaire si nécessaire).
La puissance du débit de votre pompe piscine dépend également du niveau de pression hydraulique. Cette information se retrouve généralement sur la pompe ou la fiche signalétique qui accompagne le produit. Il s’agit de la courbe de performance. En effet, la pompe de piscine doit garder la même puissance même si la pression baisse. Cette courbe indique le rapport entre le niveau de pression exprimé en millibars (mb) ou en bars et le débit qui est généralement indiqué en m³/h (mètres cube par heure), L/h (litres par heure), L/mn (litres par minute) ou encore L/s (litres par seconde).
Il est possible que la fiche signalétique accompagnant le produit précise la consommation électrique de cette pompe piscine par rapport au débit.
La puissance d’une pompe pour piscine
La puissance de votre pompe piscine correspond au rendement de votre système. C'est-à-dire la consommation électrique ainsi que la force mécanique de la pompe. Cette puissance se mesure en watt ou en CV (cheval-vapeur).
Lorsque vous choisissez la puissance de votre pompe, calculée en watt ou CV, son dimensionnement dépend du volume de votre piscine. Si vous possédez une piscine avec un volume d’eau important il faudra vous orienter vers une pompe puissante. L’installation d’une pompe trop faible ou trop puissante par rapport au volume de votre bassin entraînera une détérioration de la qualité de filtration et aura un impact sur le coût de fonctionnement de votre système.
Afin de calculer la consommation électrique d’une pompe, voici quelques chiffres indicatifs et importants à retenir pour réaliser votre calcul : 1CV = 0,735 kW. Ainsi, une pompe avec une puissance de 3CV consomme environ 2 205 watts. Sur adoucisseur-eau.com nous vous proposons des pompes allant de 0,50 à 4,08 CV.
C.V | Kilowatt |
0,50 | 0,37 |
0,75 | 0,55 |
1 | 0,735 |
1,02 | 0,75 |
1,5 | 1,10 |
2 | 1,47 |
2,04 | 1,50 |
2,5 | 1,83 |
3 | 2,20 |
3,5 | 2,6 |
4,08 | 3 |
Tableau comparatif des CV et des KW afin de calculer la consommation de votre pompe piscine
La courbe de rendement schématise les performances de votre pompe en fonction des pertes de charges exprimées en mètre colonne d’eau ou mce. Ici, le rendement retenu correspond à une hauteur d'eau de 10 m ou 10 mce ce qui correspond à la perte de charge dans un réseau hydraulique classique.
Courbe de rendement d’une pompe piscine
La perte de charge
La perte de charge est la chute de pression et de débit qui est due aux frottements contre les parois ainsi qu’à la longueur des tuyaux et coudes. La conséquence c’est qu’il y a une dispersion de l’énergie mécanique.
Il est donc recommandé de compenser les spécificités de la piscine qui pourraient engendrer des pertes de charge. Nous recommandons l’installation d’une pompe surdimensionnée pour plusieurs cas.
Votre local technique est éloigné de plus de 10 mètres
Votre pompe se situe au-dessus du niveau de l’eau de votre piscine
Le circuit hydraulique est composé de nombreux éléments tels que des coudes ou des collecteurs .
L’installation a été réalisée avec des tuyaux trop grands ou trop petits
La végétation est dense autour du bassin. En effet, le filtre sera vite usé, la pression et le débit seront moins puissants. Or, la pompe doit conserver une certaine puissance pour réaliser une filtration optimale.
Le chauffage, le chlore, les skimmers, et l’usure du filtre peuvent créer des pertes de charge
Ainsi, pour trouver la pompe idéale de filtration piscine, il sera nécessaire d’ajouter les pertes de charge du réseau hydraulique dans votre calcul. Le débit initial de la pompe sera majoré entre 20 et 50% soit multiplié par 1,2 ou 1,5 afin de garantir l’efficacité de votre système.
De manière générale, lors de l’installation d’une pompe, on considère qu’il y a toujours un bar de perte de charge sur la pression. Pour rappel 1 bar = 10 HMT.

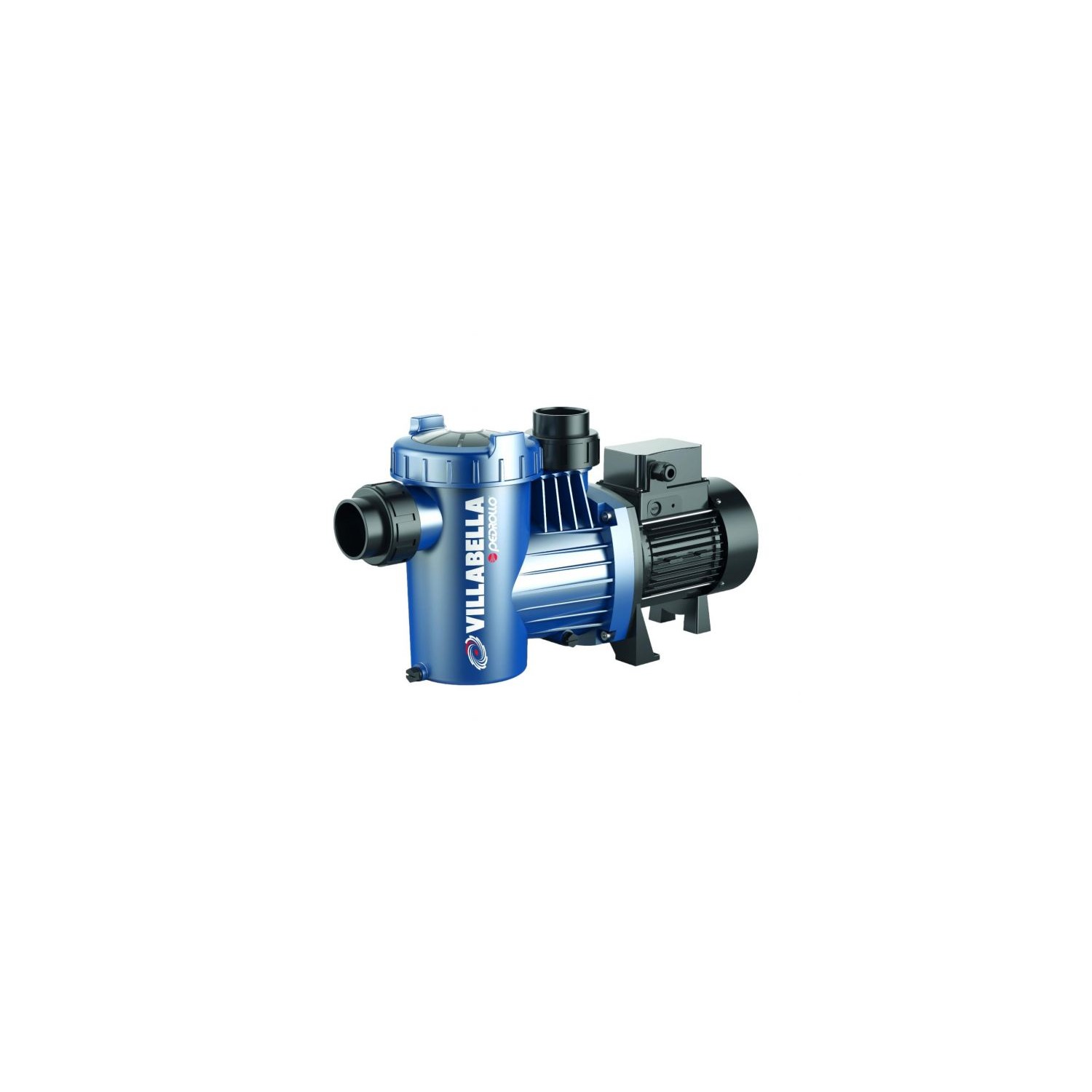

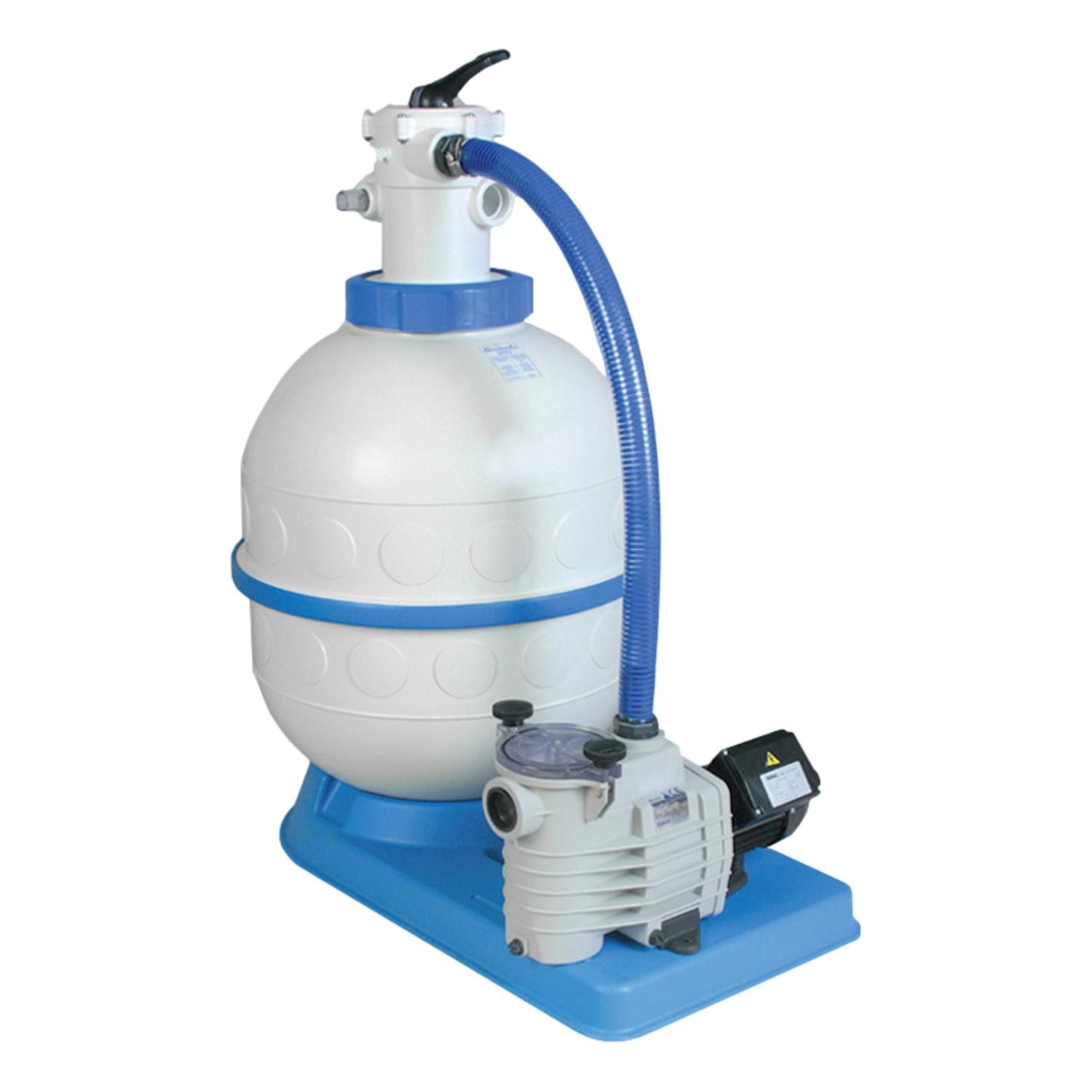

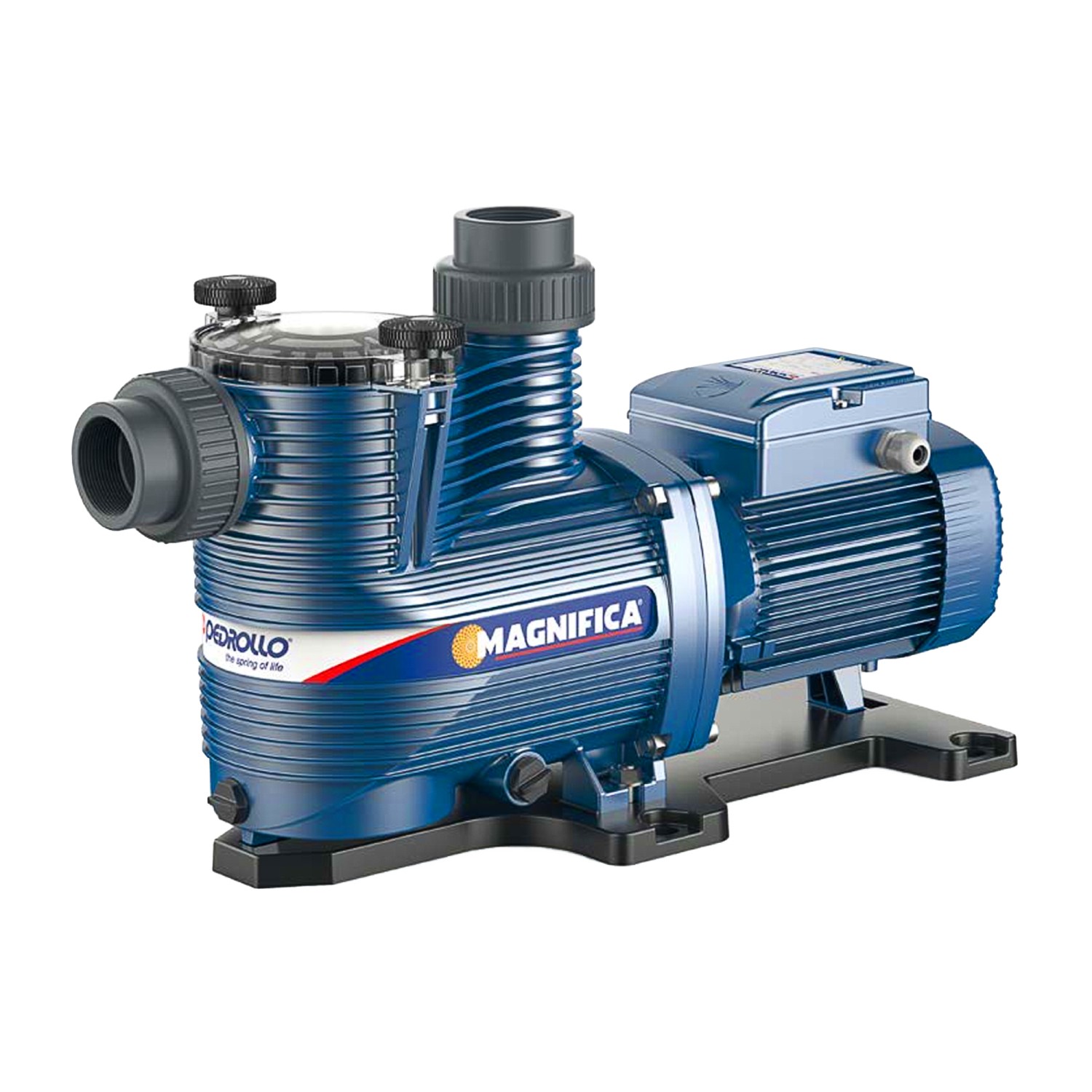

Retrouvez notre sélection sur la boutique :
Connaître le volume d’eau de son bassin
Connaître le volume d’eau de votre piscine va vous permettre de dimensionner correctement votre système de filtration ainsi que de doser correctement les produits désinfectants et nettoyants. Le volume d’eau de votre piscine s’exprime en m3 ou en litre, 1m3 = 1000 litres.
Il existe différents types de piscines, c'est-à-dire différentes tailles et différentes formes. Ainsi, les calculs seront différents suivant ces deux éléments.
Pour les piscines rondes on applique les constantes arrondies à deux décimales après la virgule : 0,78 et pour les piscines ovales ce sera 0,89.
Avant de calculer le volume d’eau de votre bassin vous devez calculer la profondeur moyenne de votre piscine en mètres. Ces mesures sont à prendre à la surface de l’eau et non à la hauteur des parois.
Calculer la profondeur moyenne de votre piscine
(Profondeur maxi + profondeur mini) / 2
Exemple de calcul : (5m + 1m) / 2 = 3m de profondeur moyenne
Calculer le volume d’eau pour les piscines rectangulaires ou carrées
Longueur x Largeur x Profondeur moyenne
Exemple de calcul : 8m x 4m x 1.7m = 54.4 m³ soit 54 400 litres d’eau.
Calculer le volume d’eau des piscines rondes
Diamètre x Diamètre x Profondeur moyenne x 0,78
Calculer le volume d’eau des piscines ovales
Longueur x Largeur x Profondeur moyenne x 0,89
Dimensionner sa pompe pour piscine
Vous trouverez dans cette partie le tableau récapitulatif des calculs et informations expliquées tout au long de ce guide afin de comprendre et trouver la pompe idéale en termes de puissance et de débit sur notre site selon le volume d’eau de votre piscine.
Tableau récapitulatif des correspondances entre le débit de la pompe, sa puissance ainsi que le volume de la piscine (à titre indicatif)
Entretien de la pompe
Puissance en CV ou kw pompe | Débit nominal pompe en m3/h | Volume piscine en m3 |
0,50 CV / 0,37 kw | 3m3/h à 5m3/h | Entre 20 et 30m3 |
0,75 CV / 0,55 kw | 5m3/h à 10m3/h | Entre 30 et 60m3 |
1CV / 0,735 kw | 10 m3/h à 12 m3/h | Entre 60 et 70 m3 |
1,02CV / 0,75 kw | 12m3/h - 16m3/h | Entre 70 et 100m3 |
1,5CV / 1,10kw | ||
2CV / 1,47 kw | 16m3/h à 20m3/h | Entre 100 et 120m3 |
2,04CV / 1,50 kw | 20m3/h à 23m3/h | Entre 120 et 140m3 |
2,5 CV / 1,83 kw | ||
3CV / 2,20 kw | 23m3/h et plus | Plus de 140m3 |
3,5 CV / 2,6 kw | ||
4,08 / 3kw |
L’entretien de votre pompe de piscine est nécessaire afin de prolonger la durée de vie de votre système. Votre pompe permet de filtrer l’eau de votre bassin elle peut donc facilement s’encrasser et doit être régulièrement vérifiée et si nécessaire nettoyez son panier.
Une pompe piscine se compose de deux voir trois parties. Un préfiltre qui n’existe pas sur toutes les pompes, le corps et le moteur. Avant de lancer tout type d’entretien vous devez arrêter et débrancher votre pompe.
Entretien du préfiltre
Grâce au couvercle transparent du préfiltre, vous pouvez contrôler son niveau d’encrassement. Afin de le nettoyer vous devez :
Fermer la vanne multivoie entre la pompe et le filtre
Dévisser le couvercle du préfiltre
Retirer le panier, le vider et le nettoyer sous l’eau claire sans utiliser de produits chimiques
Remettre le panier et contrôler l’état du joint d’étanchéité
Ouvrir de nouveau la vanne multivoie et redémarrer la pompe
Entretien du corps et le moteur de la pompe
Si votre pompe n’a pas de pré filtre, les impuretés se trouvent à bloquer la turbine. Il faudra les retirer afin d’éviter les problèmes de surchauffe endommageant votre système.
Il faut dépoussiérer le moteur ainsi que la ventilation ce qui permet d’éliminer les poussières qui peuvent entraîner des surchauffes. Pour le ventilateur vous devrez retirer le carter qui lui sert de protection. Vérifiez qu’il tourne bien pour assurer le bon refroidissement du moteur.
